サンミューロン、パネルカット寸法
表示灯各シリーズのパネルカット寸法
表示灯製品、サイズ順一覧表
表示灯一覧表サイズ順
シリーズ |
イメージ |
パネルカット |
寸法 | 発光方法 |
XL3 |
![]() |
専用の取付金具または、マグネットシートで簡単に取り付けられます。 |
110mm x 310mm | 全面単色 全面2色 分割 |
XL |
![]() |
専用の取付金具または、マグネットシートで簡単に取り付けられます。 |
84mm x 240mm | 全面単色 全面2色 分割 |
FL |
![]() |
![]() |
22.3mm x 23.3mm 28.1mm x 30.3mm |
全面単色 分割 |
CL |
![]() |
![]() |
36.2mm x |
全面単色 分割 |

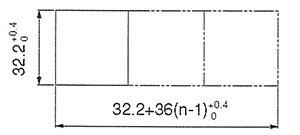

3L |
![]() |
![]() |
32.2mm x 32.2mm 32.2mm x 64.2mm |
全面単色 分割 |
YH |
![]() |
![]() |
29.4mm x 29.4 | 全面単色 全面2色 分割 |
EL |
![]() |
![]() |
28.3mm x 59.3mm | 全面単色 全面2色 分割 部分単色 部分2色 スタンバイ |

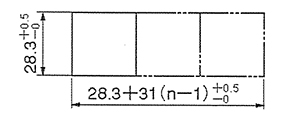

EL |
![]() |
![]() |
28.3mm x 28.3mm | 全面単色 全面2色 分割 |
AL |
![]() |
![]() |
28.0mm x 68.0mm | 全面単色 全面2色 |
BL |
![]() |
![]() |
27.2mm x 57.8mm | 全面単色 全面2色 分割 |
BL |
![]() |
![]() |
27.2mm x 27.2mm |
全面単色 全面2色 分割 ネガティブ |

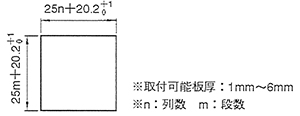

TL |
![]() |
![]() |
25mm x 25mm |
全面単色 部分単色 |
ML |
![]() |
![]() |
φ25mm | 全面単色 全面2色 |
ML |
![]() |
![]() |
φ25mm | 全面単色 全面2色 |
MLC |
![]() |
![]() |
φ25mm | 全面単色 |
XH |
![]() |
![]() |
22.5 x 23.5mm 30.5mm x 23.5mm |
全面単色 全面2色 分割 部分単色 |
VL |
![]() |
![]() |
22.4mm x 77.4mm 22.4mm x 113.4mm 22.4mm x 149.4mm |
全面単色 全面2色 縦2分割 横2分割 |
WH |
![]() |
![]() |
22.3mm x 23.3mm 28.1mm x 30.3mm |
全面単色 分割 |

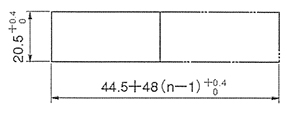

HL |
![]() |
![]() |
20.5mm x 44.5mm |
全面単色 全面3色 |
EH |
![]() |
![]() |
17.1mm x 17.1mm 17.1mm x 22.4mm |
全面単色 全面2色 分割 部分単色 部分2色 スタンバイ |
DH |
![]() |
![]() |
17.1mm x 17.1mm | 全面単色 全面2色 分割 |
VH |
![]() |
![]() |
16.2mm x 16.2mm | 全面単色 全面2色 分割 |

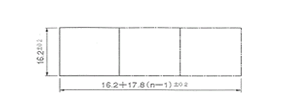

CH |
![]() |
![]() |
16.2mm x 16.2mm 16.2mm x 20.5mm |
全面単色 全面2色 分割 |
KH |
![]() |
![]() |
φ16.1mm | 全面単色 全面2色 分割 |
MH |
![]() |
![]() |
φ16mm | 全面単色 | MH |
![]() |
![]() |
φ16mm | 全面単色 |
RH |
![]() |
![]() |
13.8mm x 14mm | 全面単色 |

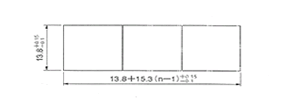

FH |
![]() |
![]() |
13.8mm x 13.8mm 18mm x 13.8mm |
全面単色 部分単色 |

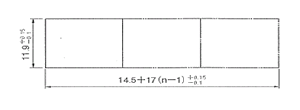

HH |
![]() |
![]() |
11.9mm x 14.5mm | 全面単色 全面2色 |

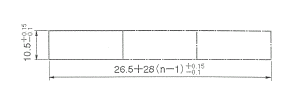

AH |
![]() |
![]() |
10.5mm x 26.5mm | 全面単色 全面2色 |
オプション、サイドバリヤー、センターバリヤー
2013.12.10
